直流無刷電機的意義

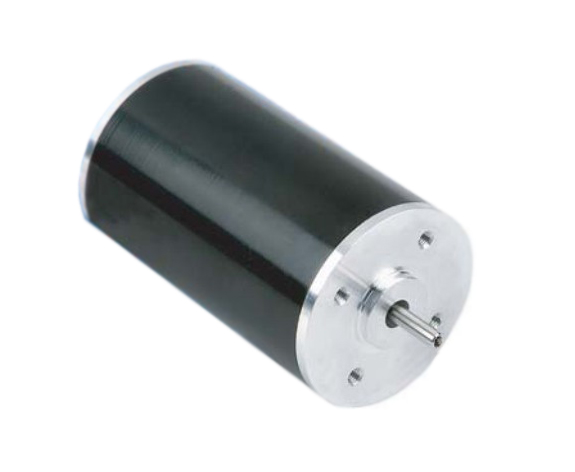

直流無刷電機與一般直流電動機具有相同的工作原理和應用特性，而其組成是不一樣的。除了電機本身外，前者還多一個換向電路，電機本身和換向電路緊密結合在一起。許多小功率電動機的電機本身是與換向電路合成一體，從外觀上看直流無刷電機與直流電動機完全一樣。

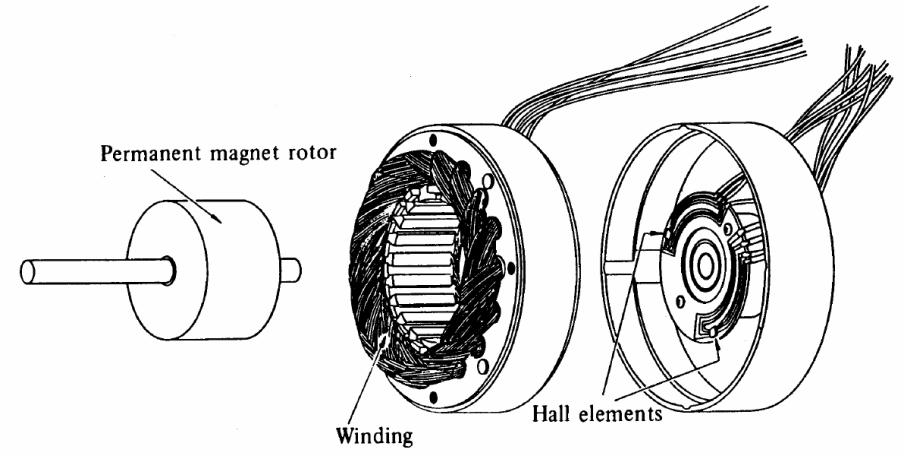

直流無刷電機的電機本身是機電能量轉換部分，直流無刷電機除了電機電樞、永磁勵磁兩部分外，還帶有傳感器。電機本身是直流無刷電機的核心，直流無刷電機不僅關系到性能指標、噪聲振動、可靠性和使用壽命等，直流無刷電機還涉及制造費用及產品成本。由于采用永磁磁場，使直流無刷電機擺脫一般直流電機的傳統設計和結構，滿足各種應用市場的要求，直流無刷電機并向著省銅節材、制造簡便的方向發展。永磁磁場的發展與永磁材料的應用密切相關，第三代永磁材料的應用，促使直流無刷電機向高效率、小型化、節能方向邁進。
直流無刷電機為了實現電子換向必須有位置信號來控制電路。早期用機電位置傳感器獲得位置信號，現已逐步用電子式位置傳感器或其直流無刷電機方法得到位置信號，最簡便的方法是利用電樞繞組的電勢信號作為位置信號。直流無刷電機要實現電機轉速的控制必須有速度信號。用獲得位置信號相近方法取得速度信號，最簡單的速度傳感器是測頻式測速發電機與電子線路相結合。直流無刷電機的換向電路由驅動及控制兩部分組成，這兩部分是不容易分開的，尤其小功率用電路往往將兩者集成化成為單一專用集成電路。
直流無刷電機在功率較大的電機中，驅動電路和控制電路可各自成為一體。驅動電路輸出電功率，驅動電動機的電樞繞組，并受控于控制電路。目前，直流無刷電機驅動電路已從線性放大狀態轉成脈寬調制的開關狀態，相應電路組成也從晶體管分立電路轉成模塊化集成電路。模塊化集成電路有功率雙極晶體管、功率場效應管和隔離柵場效應雙極晶體管等組成形式。雖然，隔離柵場效應雙極晶體管價格較貴，但從可靠安全和性能角度看，選用直流無刷電機還是較合適的。
